Detalhes do produto:
Condições de Pagamento e Envio:
|
| Produto: | Interruptor ótico do desvio de D2x2B | Comprimento de onda: | 1310/1550nm |
|---|---|---|---|
| Fonte de alimentação （V）: | 3V/5V | Modelo de controle: | Não-travamento ou travamento |
| Diâmetro da fibra: | 900um | Comprimento da fibra: | 1m ou especifique |
| Conector: | LC/UPC | Rota ótica: | P1-P2 P1-P3 |
| Destacar: | interruptor ótico da fibra 1550nm,Não travando o interruptor ótico da fibra,Interruptor ótico do desvio de D2x2B |
||

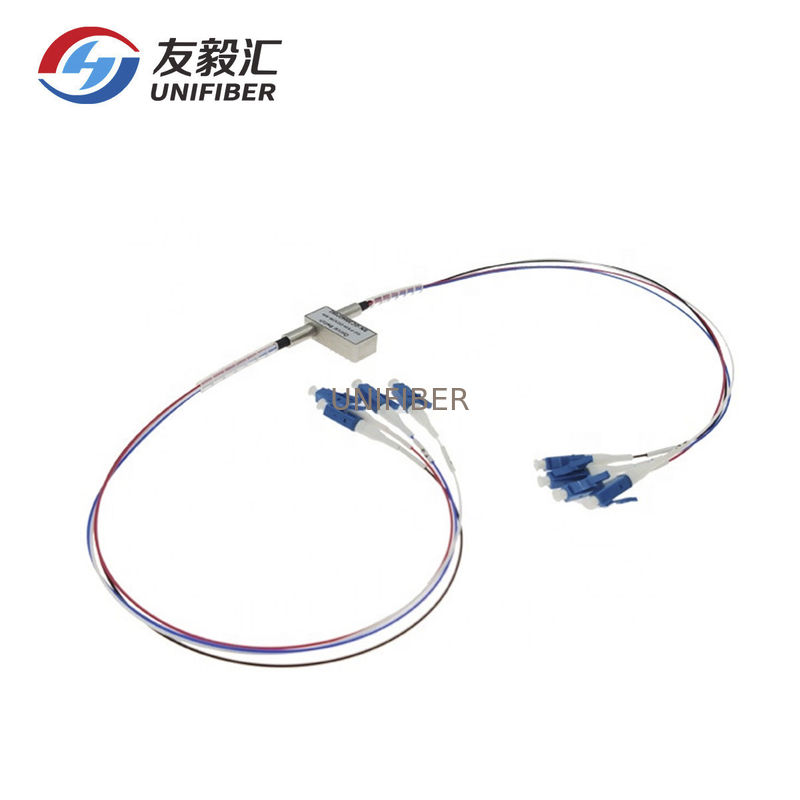

Único modo 1310/1550nm que trava não o interruptor ótico LC/UPC do desvio de 5V D2x2B

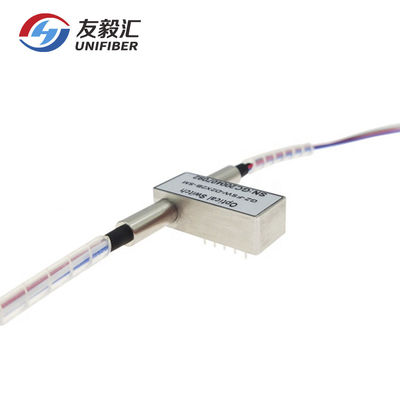

O interruptor mecânico da fibra ótica de D2×2B conecta os canais óticos reorientando um sinal ótico entrante em uma fibra selecionada da saída. Isto é conseguido usando uma patente durante a configuração opto-mecânica e ativado através de um sinal de controle elétrico. A operação mecânica oferece a confiança ultra-alta e o desempenho rápido do velocidade de comutação assim como o bidirecional. Os interruptores fibrópticos do MMS são soluções de comutação verdadeiras para aplicações óticas dos trabalhos em rede.
| Características | Aplicações |
| Baixa perda de inserção | Metropolitan Area Network |
| Escala de comprimento de onda larga | R&D no laboratório |
| Estabilidade alta, confiança alta | Monitor de sistema |
| Cola Epoxy-livre no trajeto ótico | OADM configurável |
| Baixa interferência |
Especificações de rendimento
| Parâmetro | D2×2B | |
| Escala de comprimento de onda (nanômetro) | 670~980 | 1260~1650 |
| Comprimento de onda de funcionamento | 670/785/850/980 | 1310/1490/1550/1625/1650 |
| Perda de inserção (DB) | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 1,0 |
| Perda de retorno (DB) | MM≥30? SM≥50 | |
| Interferência (DB) | MM≥30? SM≥55 | |
| Perda dependente da polarização (DB) | ≤0.05 | |
| Perda dependente do comprimento de onda (DB) | ≤0.25 | |
| Perda dependente da temperatura (DB) | ≤0.25 | |
| Repetibilidade (DB) | ≤±0.02 | |
| Fonte de alimentação (V) | 3,0 ou 5,0 | |
| Vida (tempo) | ≥10^7 | |
| Tempo do interruptor (Senhora) | ≤8 | |
| Poder da transmissão (mW) | ≤500 | |
| Temperatura de funcionamento (℃) | -20~+70 | |
| Temperatura de armazenamento (℃) | -40~+85 | |
| Peso (g) | 16 | |
| Dimensão (milímetros) | (L) 27.0× (W) 12.0× (H) 8,2apersonalização(±0.2mm)estádisponível. | |
1, especificações pode mudar sem aviso prévio.
2, acima da especificação são para o dispositivo sem conector.
| Tipo | Pin | Movimentação elétrica | Sensor do estado | ||||||
| D2×2B | Pin ótico | Pin1 | Pin5 | Pin6 | Pin10 | Pin1 | Pin5 | Pin6 | Pin10 |
| Não-travamento | P1-P3, P1'-P3 | -- | -- | -- | -- | Fim | Abra | Abra | Fim |
| P1-P4, P1'-P4, P3-P2, P3'-P2 | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
| Especificações | Tensão | Atual | Resistência |
| travamento 5V | 4.5~5.5 | 36~44mA | 125Ω |
| não-travamento 5V | 4.5~5.5 | 26~32mA | 175Ω |
| travamento 3V | 2.7~3.3 | 54~66mA | 50Ω |
| não-travamento 3V | 2.7~3.3 | 39~47mA | 70Ω |
