Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão: | 3V 5V | Modelo de controle: | Travamento ou Não-travamento |
|---|---|---|---|
| Tipo da fibra: | Manutenção programada ou milímetro | Diâmetro da fibra: | 250um 900um ou 2.0/3.0mm |
| Comprimento de onda: | 850nm 1310nm 1490nm 1550nm ..... | Conector: | ST DO SC LC DE FC… |

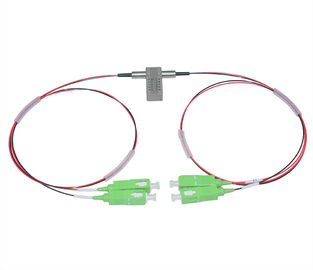

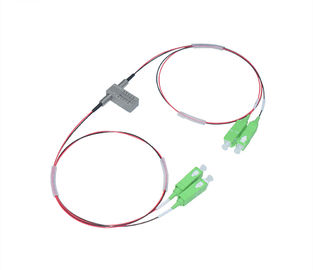

interruptor mecânico 1310/1550nm da fibra ótica do desvio 2x2 para a proteção ótica da rede
o interruptor 2x2 ótico mecânico não é afetado pela polarização e pelo comprimento de onda. Apoia todo o comprimento de onda em 850nm e em 1260nm~1650nm, e fornece a confiança alta, a baixa perda de inserção, a velocidade de interruptor rápida e o desempenho bidirecional. São amplamente utilizados para OADM multiplex, os conectores transversais OXC, os testes do sistema e a proteção.
Características
Tamanho compacto
Tempo rápido do interruptor
Baixa perda de inserção, baixo pdf, baixo WDL
Durabilidade alta
Aplicações
Interruptor da proteção
Monitoração da rede
OADM, OXC, OPM
| Parâmetro | 2×2-MM/SM | |
| Escala de comprimento de onda (nanômetro) | 850±40 | 1260~1650 |
| Comprimento de onda de funcionamento | 850±40 | 1310/1490/1550/1625/1650 |
| Perda de inserção (DB) | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Perda do retorno (DB) | MM≥30 | SM≥50 |
| Interferência (DB) | MM≥65 | SM≥70 |
| Perda dependente da polarização (DB) | ≤0.05 | |
| Perda dependente do comprimento de onda (DB) | ≤0.25 | |
| Perda dependente da temperatura (DB) | ≤0.25 | |
| Repetibilidade (DB) | ≤±0.02 | |
| Fonte de alimentação (V) | 3,0 ou 5,0 | |
| Vida (tempo) | ≥10^7 | |
| Comute o tempo (a Senhora) | ≤8 | |
| Poder da transmissão (mW) | ≤500 | |
| Temperatura de funcionamento (℃) | -20~+70 | |
| Temperatura de armazenamento (℃) | -40~+85 | |
| Peso (g) | 16 | |
| Dimensão (milímetros) | (L) 28.0× (W) 12.6× (H) 8,0 | |
1, especificações pode mudar sem aviso prévio.
2, acima da especificação são para o dispositivo sem conector.
| Tipo | Pin | Movimentação elétrica | Sensor do estado | ||||||
| 2×2 | Pin da luz | Pin1 | Pin5 | Pin6 | Pin10 | Pin2-3 | Pin3-4 | Pin7-8 | Pin8-9 |
| Travamento | P1-P4, P2-P3 | V+ | Terra | -- | -- | Aberto | Fim | Fim | Aberto |
| P1-P3, P2-P4 | -- | -- | Terra | V+ | Fim | Aberto | Aberto | Fim | |
| Não-travamento | P1-P4, P2-P3 | V+ | -- | -- | Terra | Aberto | Fim | Fim | Aberto |
| P1-P3, P2-P4 | -- | -- | -- | -- | Fim | Aberto | Aberto | Fim | |
| Estado um | Estado dois |
 |
|
| Especificações | Tensão | Atual | Resistência |
| travamento 5V | 4.5~5.5 | 36~44mA | 125Ω |
| não-travamento 5V | 4.5~5.5 | 26~32mA | 175Ω |
| travamento 3V | 2.7~3.3 | 54~66mA | 50Ω |
| não-travamento 3V | 2.7~3.3 | 39~47mA | 70Ω |
