| Tensão: | 3V 5V | Modelo de controle: | Travamento ou Não-travamento |
|---|---|---|---|
| Tipo da fibra: | Manutenção programada ou milímetro | Diâmetro da fibra: | 250um 900um ou 2.0/3.0mm |
| Comprimento de onda: | 850nm 1310nm 1490nm 1550nm ..... | Conector: | ST DO SC LC DE FC… |
| Destacar: | interruptor 1x8 ótico mecânico,Travando o interruptor mecânico do controle |
||

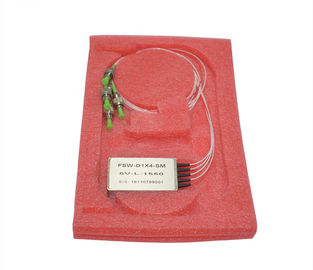

interruptor mecânico 5V da fibra ótica de 1x4 1x8 que trava o controle 1550nm
o interruptor mecânico da fibra ótica 1xN conecta os canais óticos reorientando um sinal ótico entrante no selecionado para output a fibra. Isto é conseguido usando uma configuração opto-mecânica pendente da patente e ativado através de um sinal de controle bonde. A operação mecânica oferece a confiança ultra-alta e o desempenho rápido do velocidade de interruptor assim como o bidirecional. Os interruptores fibrópticos do MMS são soluções verdadeiras do interruptor para aplicações óticas dos trabalhos em rede.
| Características | Aplicações |
| Até 128 canais | Rede de anel |
| Baixa perda de inserção | Monitoração remota na rede ótica |
| Relação paralela | Testes do componente ótico da fibra |
| Projeto Modularized | |
| A cola Epoxy livra no trajeto ótico |
| Parâmetro | 1XN | |||
| Perda de inserção (DB) | 1<N≤12 | 16<N≤32 | 32<N≤64 | 64<N≤128 |
| Tipo: 0,8 máximo: 1,0 | Tipo: 0,8 máximo: 1,0 | Tipo: 1,2 máximo: 1,5 | Tipo: 1,7 máximo: 2,0 | |
| Escala de comprimento de onda (nanômetro) | 850nm, 1260~1620nm | |||
| Comprimento de onda de funcionamento (nanômetro) | 850/1310/1550/1625 | |||
| Perda dependente do comprimento de onda (DB) | ≤0.25 | |||
| Interferência do canal (DB) | MM≥35 SM≥55 | |||
| Perda do retorno (DB) | MM≥30 SM≥50 | |||
| Perda dependente da polarização (DB) | ≤0.05 | |||
| Perda dependente do comprimento de onda (DB) | ≤0.25 | |||
| Perda dependente da temperatura (DB) | ≤0.25 | |||
| Repetibilidade (DB) | ≤±0.02 | |||
| Fonte de alimentação (V) | 5,0 ou 12,0 | |||
| Vida (tempo) | ≥10^7 | |||
| Comute o tempo (a Senhora) | ≤8 | |||
| Poder da transmissão (mW) | ≤500 | |||
| Temperatura de funcionamento (℃) | -20~+70 | |||
| Temperatura de armazenamento (℃) | -40~+85 | |||
| Dimensão (milímetros) | 1<N≤12 (135×64×32) | 12<N≤16 (184×78×36) | 16<N≤32 (140×77.5×64) | 31<N≤88 (184×156×66) |
| 88<N≤128 (184×220×66) | &nsbp; | &nsbp; | &nsbp; | |
1, especificações pode mudar sem aviso prévio.
2, acima da especificação são para o dispositivo sem conector.
| Pin não. | nome do sinal | I/O | Descrição |
| 1 | D0 | Entrada | TTL, seleção de canal mordeu 0 |
| 2 | D1 | Entrada | TTL, seleção de canal mordeu 1 |
| 3 | D2 | Entrada | TTL, seleção de canal mordeu 2 |
| 4 | D3 | Entrada | TTL, seleção de canal mordeu 3 |
| 5 | /RESET | Entrada | TTL, restauração de baixo nível para canalizar bocados da seleção de canal dos meios do leve 0.Highh é eficaz. |
| 6 | /READY | Onput | TTL, apronta-se (High=Not pronto, Low=Ready). |
| 7 | ERRO | Onput | TTL, erro (erro de High=Error, de Low=Not). |
| 8 | Terra | Entrada | Terra |
| 9 | +5VDC | Entrada | VDC de fonte de alimentação de 5.0±5% (550mA máximos) |
| Canal máximo | Entrada | Canal ativo | |||||||
| /RESET | D6 | D5 | D4 | D3 | D2 | D1 | D0 | ||
| N=16 | 0 | x | x | x | x | x | x | x | 0 restaurado |
| 1 | x | x | x | 0 | 0 | 0 | 0 | → 1 de COM | |
| x | x | x | 0 | 0 | 0 | 1 | → 2 de COM | ||
| x | x | x | 0 | 0 | 1 | 0 | → 3 de COM | ||
| x | x | x | ··· | ··· | ··· | ··· | ··· | ||
| x | x | x | 1 | 1 | 1 | 1 | → 16 de COM | ||
