Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tensão: | 3V 5V | Modelo de controle: | Travamento ou Não-travamento |
|---|---|---|---|
| Tipo da fibra: | Manutenção programada ou milímetro | Diâmetro da fibra: | 250um 900um ou 2.0/3.0mm |
| Comprimento de onda: | 850nm 1310nm 1490nm 1550nm ..... | Conector: | ST DO SC LC DE FC… |
| Destacar: | Interruptor ótico da fibra da manutenção programada milímetro,interruptor mecânico de 1550nm 1x2 |
||

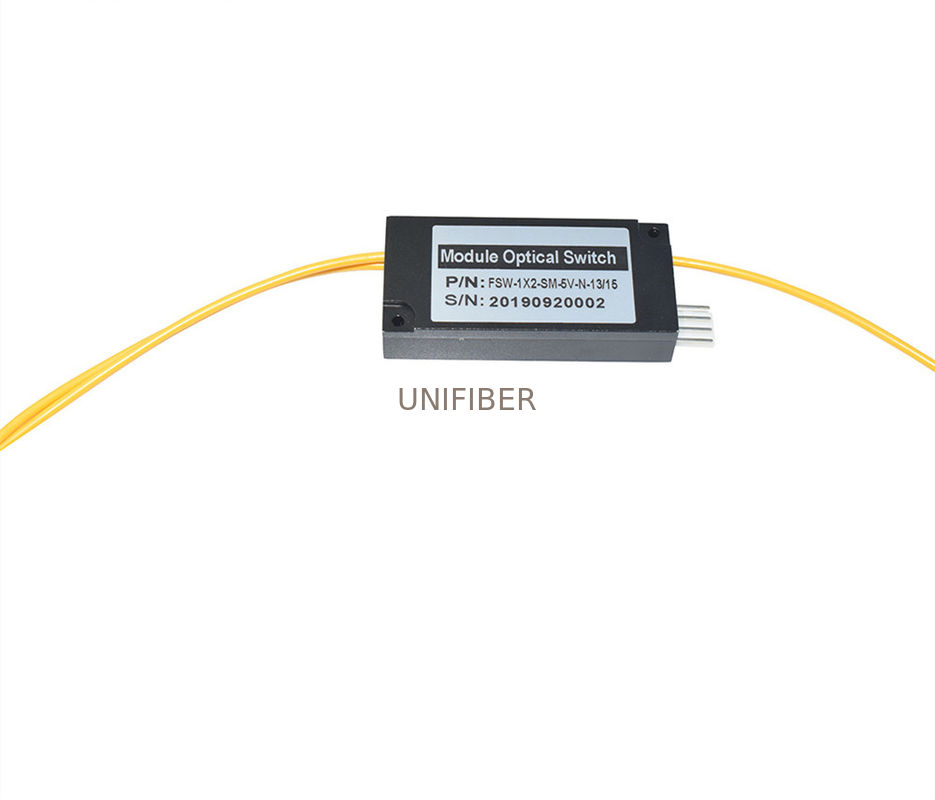

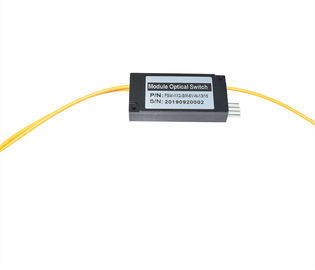

1310 interruptor ótico mecânico 3V 5V de 1550nm 1x2, travando ou Não-travando o controle
apoio mecânico do interruptor 1x2 ótico todo o comprimento de onda em 1260nm~1650nm, oferece a confiança ultra-alta, a baixa perda de inserção, a velocidade de interruptor rápida assim como o desempenho bidirecional. Os interruptores óticos são amplamente utilizados para a rede, proteção, proteção do transmissor e do receptor, sistema de teste de rede e instrumentações óticos.
|
Características Perda de inserção do ♦ baixa Escala de comprimento de onda larga do ♦ Baixa interferência do ♦ Estabilidade alta do ♦, confiança alta ♦ Cola Epoxy-livre no trajeto ótico ♦ que trava e quetrava |
Aplicações Obstrução do canal do ♦ O ♦ configurável adiciona/gota Monitoração de sistema do ♦ Instrumentação do ♦ |
Paremeter técnico
| Parâmetros | FSW-1×2 | ||
| Escala de comprimento de onda | nanômetro | 850±40/1300±40 | 1260~1650 |
| Comprimento de onda de funcionamento | nanômetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Perda de inserção | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,5 máximo: 1,0 |
| Perda do retorno | DB | MM≥30 SM≥50 | |
| Interferência | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidade | DB | ≤±0.02 | |
| Fonte de alimentação | V | 3,0 ou 5,0 | |
| Vida | Tempo | ≥107 | |
| Comute o tempo | Senhora | ≤8 | |
| Poder da transmissão | mW | ≤500 | |
| Temperatura de funcionamento | ℃ | -20~+80 | |
| Temperatura de armazenamento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensão | milímetro | (L) 27× (W) 12.0× (H) 8,2 | |
Nota: 1. a personalização está disponível.
2. Especificado sem conector, e adicione uma perda 0.2dB adicional pelo conector.
Pinos
| Modelo de controle | Trajeto ótico | Movimentação elétrica | Sensor do estado | ||||||
| 1×2 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | |
| Travamento | P1-P2 | -- | -- | Terra | V+ | Fim | Aberto | Aberto | Fim |
| P1-P3 | V+ | Terra | -- | -- | Aberto | Fim | Fim | Aberto | |
| Não-travamento | P1-P2 | -- | -- | -- | -- | Fim | Aberto | Aberto | Fim |
| P1-P3 | V+ | -- | -- | Terra | Aberto | Fim | Fim | Aberto | |
Rota ótica
| Estado um | Estado dois |
|
|
|
Bonde
| Especificações | Tensão | Atual | Resistência |
| travamento 5V | 4.5~5.5 | ≥50mA | 125Ω |
| Não-travamento 5V | 4.5~5.5 | ≥40mA | 175Ω |
| travamento 3V | 2.7~3.3 | ≥70mA | 50Ω |
| Não-travamento 3V | 2.7~3.3 | ≥50mA | 70Ω |
Informação pedindo
| Modo | Comprimento de onda | Tipo da tensão | Modelo de controle | Tipo da fibra | Diâmetro da fibra | Comprimento da fibra | Conector |
|
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Travamento de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0mm 30=3.0mm X=Others |
1=1m 2=1.5m X=Others |
00=None FP=FC/PC FA=FC/APC SP=SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LP/APC X=Others |
