Detalhes do produto:
Condições de Pagamento e Envio:
|
| Produto: | Caixa de terminais de fibra óptica FTTH para exterior IP68 com 24 núcleos | Capacidade: | 24 núcleos |
|---|---|---|---|
| Material: | ABS+PC | divisor do plc: | 1x8 (2pcs) ou 1x16 (1pcs) |
| Conector: | Adaptador da palavra simples do SC | Maneira da selagem: | Anel de Rubbersealing do silicone |
| Maneira da instalação: | Antena, parede ou polo-montagem | Aplicação: | FTTH |
| Destacar: | Caixa terminal da fibra ótica IP68,caixa terminal da fibra ótica do ftth,caixa da terminação do divisor do PLC 1x8 |
||

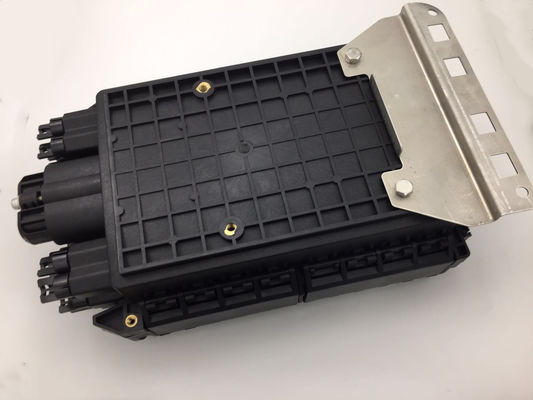

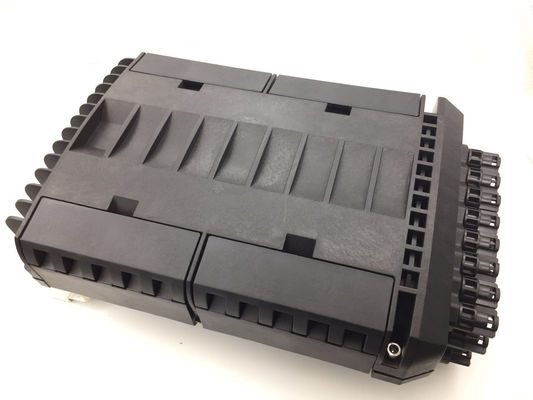

Da fibra ótica exterior do núcleo IP68 24 de FTTH a caixa terminal é projetada selar sem parafusos. O tamanho compacto e aleta-sobre a tampa para trazer a operação fácil assim como a função completa. As bandejas da tala são articuladas com uma dobradiça em um lado, que facilita a operação em cada bandeja. É projetado impedir de dano da operação.
Aplicação
Instalação provisória de FTTH e instalação do campo
Montagem da parede e instalação da montagem do polo
portos do cabo de 4-7mm apropriados para o cabo pendente interno de 2*3mm FTTH e a figura exterior 8 auto-apoio de FTTH
Características
Projeto impermeável com padrão de proteção IP-68.
Apropriado para a tala da fusão ou a tala mecânica
2pcs do divisor 1*8 pode ser instalado como uma opção
24 adaptadores para o cabo pendente que remenda, integrados com a gaveta da tala da aleta-acima e o suporte do adaptador.
Teste de impacto: IK10, força da tração: projeto 100N áspero completo
Entrada de selagem mecânica da estrutura e do cabo do meados de-período.
entrada do cabo 16ports para o cabo pendente.
Toda a placa de metal inoxidável e porcas de parafusos deoxidação,
Controle do raio de curvatura da fibra mais de 40mm.
Especificação:
| Dimensão (milímetros) | 380×245×130 | Capacidade máxima (única fibra) | 16 |
| Peso (quilogramas) | 4.5~5 | Tipo de selagem | Mecânico |
| Portos do cabo | 1 porto do cabo da entrada para o cabo do un-corte do diâmetro from10~17.5mm. 2 portos do cabo da saída para o diâmetro do cabo de 8~17.5mm. 16 portos do cabo da saída para o diâmetro do cabo menos de 4mm. | Única capacidade da bandeja da tala (única fibra) | 16 |
| Quantidade da bandeja da tala | 2pcs |

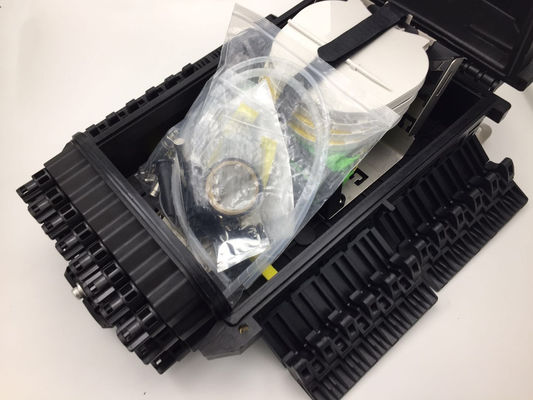

Lista de peças
| S/N | Descrição | Quantidade | Nota |
| 1 | Tampa | 1 | 337 (L)×242 (W)×63 (H) milímetro. |
| 2 | Base | 1 | |
| 3 | Anel de selagem | 1 | Selagem da caixa |
| 4 | 8202 porções de selagem | 16 | Portos de selagem do cabo |
| 5 | Bandeja da tala | 4 | Para a emenda e o armazenamento do cabo |
| 6 | Tampa da bandeja da tala | 1 | |
| 7 | Atadura da bandeja da tala | 1 | Fixando diversas bandejas da tala |
| 8 | Parafuso do prendedor | 2 | Tampa e tampa de fixação do fechamento |
| 9 | Curvatura | 4 | Tampa e tampa de fixação do fechamento |
| 10 | Porcas apertadas | 16 | Portos macios de selagem do cabo |
| 11 | Ferramenta apertada | 1 | Especial para firmemente as porcas |
| 12 | Painel da fixação do cabo | 1 | Cabo de fixação do un-corte |
| 13 | Painel da instalação do adaptador | 4 | Um painel do adaptador para 6 adaptadores simples do SC |
| 14 | Suporte da bandeja da tala | 1 | Instale 4 bandejas da tala |
| 15 | Bujão da tampa superior | 1 | Tampa superior do limite |
| 16 | Porcas plásticas | 2 | Cabo de fixação |
| S/N | Descrição | Quantidade | Nota |
| 17 | Jogo da montagem da parede | 1 | Para a montagem da parede |
| 18 | Parafuso de âncora da expansão | 2 | Partes do jogo da montagem da parede |
| 19 | Parafuso do hexágono | 2 | Partes do jogo da montagem da parede |
| 20 | Laço de nylon (3*120mm) | 12 | Cabo de fixação |
| 21 | Luva da fusão (Φ1.0*60mm) | De acordo com os núcleos da fibra. | Emenda do cabo |
| 22 | tubo da bobina de 0.2m | 1 | Proteja a fibra |
| 23 | Fita da isolação | 1 | Fixação acessória |
| 24 | tubo de 0.5m EVA | 1 | Proteja a fibra |
| 25 | Secador | 1 | |
| 26 | Chave M6 sextavada interna | 1 | Ferramenta para abrir a caixa |
| 27 | ilhó 14# | 2 | Para o diâmetro do cabo. De 12-17.5mm |
| 28 | ilhó 41# | 2 | Para o diâmetro do cabo. De 8-12mm |
| 29 | Tomada plástica | 4 | Sele o porto do cabo |
| 30 | Chave inglesa do ferro | 1 | Ferramenta |
