Detalhes do produto:
Condições de Pagamento e Envio:
|

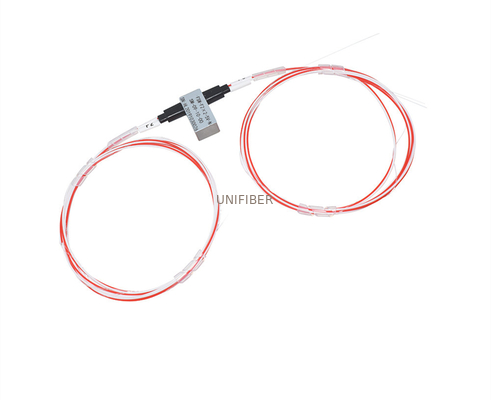

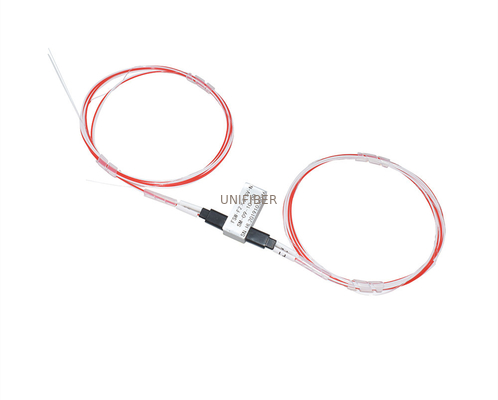

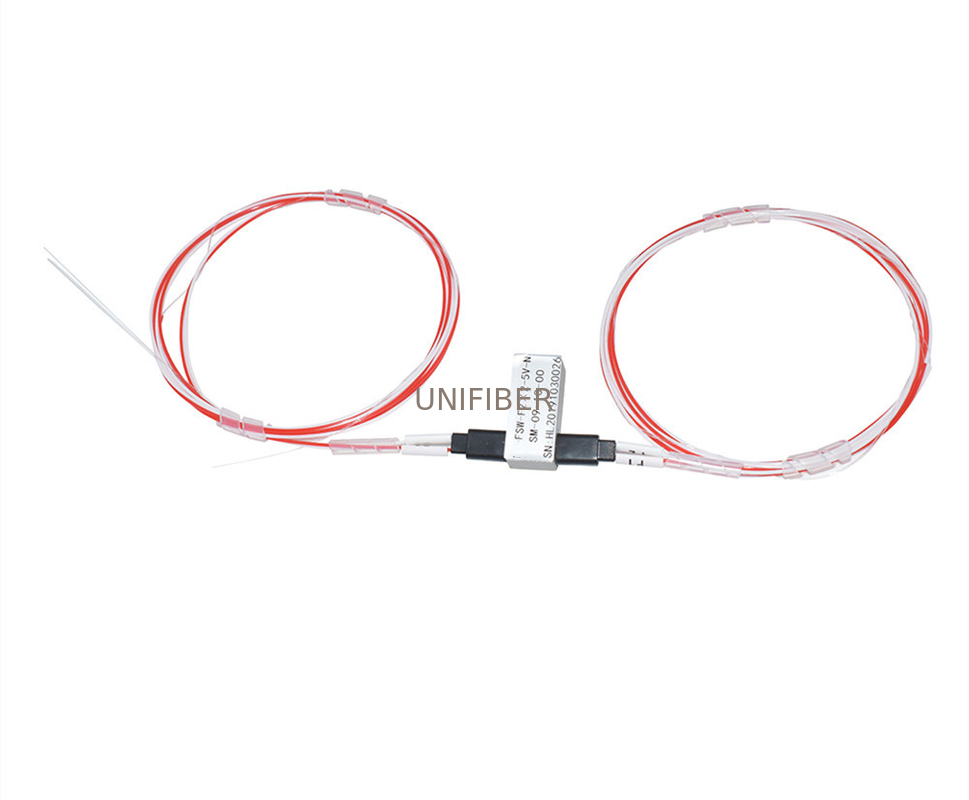

| Produto: | Interruptor ótico mecânico da fibra 2X2 completa de FSW | Tensão: | 3V ou 5V |
|---|---|---|---|
| Configuração: | 2X2 completo | Comprimento de onda: | 1310/1550nm |
| Tipo do interruptor: | Não-travamento | Aplicação: | Roteamento ótico de Singnal |
| Destacar: | Interruptor ótico mecânico de FSW,interruptor ótico mecânico da fibra 2X2,interruptor 500mW ótico mecânico |
||
O interruptor completo da fibra ótica 2x2 conecta os canais óticos dirigindo ou obstruindo um sinal ótico entrante na fibra da saída. Isto é conseguido usando uma patente durante a configuração opto-mecânica e ativado através de um sinal de controle elétrico. Uma versão de travamento preservar o trajeto ótico selecionado após o sinal de movimentação foi removida, quando o defeito detravamento das versões ao estado aberto ou fechado quando o poder é removido. O interruptor ótico da fibra mecânica integrou sensores de posição elétricos. O material novo baseou projeto avançado reduz significativamente a sensibilidade da posição da parte móvel, a estabilidade alta inaudita de oferecimento assim como o baixo custo ímpar
| Características | Aplicações |
| Baixo custo ímpar | Rede ótica |
| Baixa perda de inserção | Proteção/restauração |
| Isolamento alto do canal | Roteamento ótico de Singnal |
| Estabilidade alta, confiança alta | Óticos configuráveis adicionam/gotas |
| Cola Epoxy-livre no trajeto ótico | Proteção do transmissor e do receptor |
| Travamento e Não-travamento | Sistema de teste de rede |
Especificações
| Comprimento de onda de funcionamento |
1260~1620nm (MANUTENÇÃO PROGRAMADA) 850nm (MILÍMETRO) |
Perda de inserção | ≤1.0dB |
| Perda dependente do comprimento de onda | ≤0.25dB | Perda dependente da polarização | ≤0.05dB |
| Perda dependente da temperatura | ≤0.20dB | Perda de retorno |
SM≥50dB MM≥30dB |
| Conversa transversal |
SM≥55dB MM≥35dB |
Tempo do interruptor | ≤8ms |
| Repetibilidade | ≤±0.02dB | Durabilidade | ≥107épocas |
| Tensão de funcionamento | 3 ou 5V | Tipo do interruptor | Não-travamento/que trava |
| Temperatura de funcionamento | - 20~+70℃ | Temperatura de armazenamento | - 40~+85℃ |
| Poder ótico | ≤500mW | Dimensão | 27.0L×12.0W×8.2H milímetro |
Pin Configurations
| Tipo | Rota ótica | Movimentação elétrica | Sensor do estado | ||||||
| F2×2 | Pin 1 | Pin5 | Pin6 | Pin10 | Pin 2-3 | Pin3-4 | Pin7-8 | Pin 8-9 | |
| Travamento | P1-P4, P2-P3 | -- | -- | Terra | V+ | Fim | Abra | Abra | Fim |
| P1-P3, P2-P4 | V+ | Terra | -- | -- | Abra | Fim | Fim | Abra | |
| Não-travamento | P1-P4, P2-P3 | -- | -- | -- | -- | Fim | Abra | Abra | Fim |
| P1-P3, P2-P4 | V+ | -- | -- | Terra | Abra | Fim | Fim | Abra | |
