Detalhes do produto:
Condições de Pagamento e Envio:
|

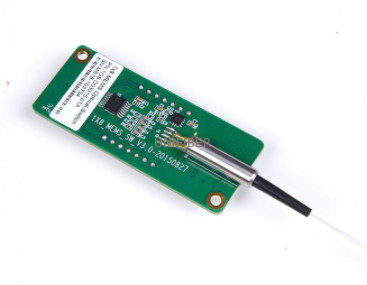

| Produto: | Não-travando o interruptor ótico de C/L-band 1x8 Mems | Escala de comprimento de onda: | C/L-band |
|---|---|---|---|
| Modo do interruptor: | Não-travamento | Tempo de comutação: | 20ms |
| Fibra: | fibra 250um desencapada | Aplicação: | Interruptor da proteção |
| Destacar: | interruptor ótico da fibra 20ms,interruptor ótico da fibra de 1x8 Mems,Interruptor ótico mecânico de OADM |
||

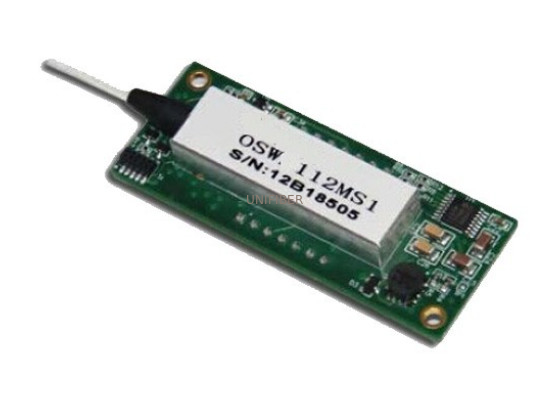

MEMS OSW é baseado na tecnologia micro-eletro-mecânica do sistema (MEMS), que conseguiu a baixas perda de inserção e altamente repetibilidade girando o espelho da microplaqueta de MEMS. MEMS OSW é usado principalmente na cruz ótica e o sistema da conexão (OXC), ótico adicionam/sistema da gota, a medida de sistema de instrumento e o sistema de vigilância de sinal ótico. Os produtos são Telcordia GR-1073-CORE qualificaram, e RoHS complacente.
Características:
●Tamanho compacto
●Tempo rápido do interruptor
●Baixa perda de inserção, baixo pdf, baixo WDL
●Durabilidade alta
Aplicação
●Interruptor da proteção
●Monitoração da rede
●OADM, OXC, OPM
Configurações de produto:
Diagrama das dimensões
Tolerâncias não marcadas de acordo com GB1804-m.

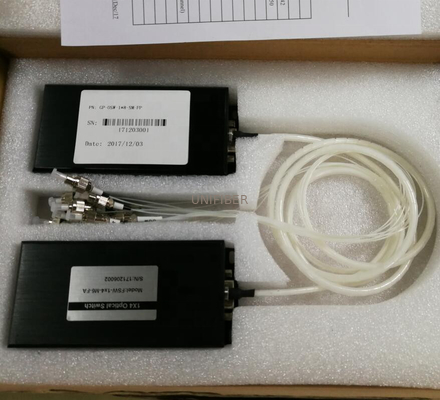

A OUTRA EXIGÊNCIA DO PACOTE
Embalagem do ESD
ESQUEMA DE ROTULAGEM
6,1 no conector
NA
6,2 no dispositivo
S/N: xxxxxxxx
6,3 definição da etiqueta
X=Com, CH1, CH2, CH3 ...... CHN
| Parâmetros | Especificações | Unidade |
| comprimento de onda de funcionamento | 1525~1565 | nanômetro |
| Perda de inserção | ≤1.2 | DB |
| Interferência | ≥40 | DB |
| PDL | ≤0.15 | DB |
| WDL | ≤0.3 | DB |
| TDL | ≤0.3 | DB |
| Perda de retorno | ≥40 | DB |
| Repetibilidade | ≤0.1 | DB |
| Durabilidade | ≥1×109 | ciclo |
| Tempo do interruptor | ≤30 | Senhora |
| Fonte de alimentação | 500 | mW |
| Modo do interruptor | Não-travamento | |
| Fonte de alimentação | ≤58 | V |
| Consumo de potência | ≤2 | mW |
| Tipo da fibra | 9/125 de fibra do único modo | |
| Trança da fibra | fibra 9/125/250um desencapada | |
| Comprimento da fibra | 1.00±0.05 | m |
| Conector | NA | |
| Dimensão do pacote | φ5.5×42 | milímetro |
| Temperatura da operação | -5 ~ +65 | ℃ |
| Temperatura de armazenamento | -40 ~ +85 | ℃ |
| Umidade da operação | 5 ~ 95 | %RH |
| Umidade do armazenamento | 5 ~ 95 | %RH |
Pinos
| Pin NÃO. | Propriedade | Nota |
| 1 | Terra | |
| 2 | Ânodo (+) | Vy |
| 3 | Ânodo (+) | Vx |
