Interruptor óptico mecânico 1310nm 1550nm 2x2 PM com trava FC/APC para OADM

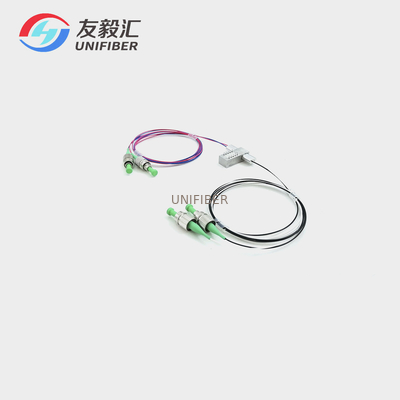

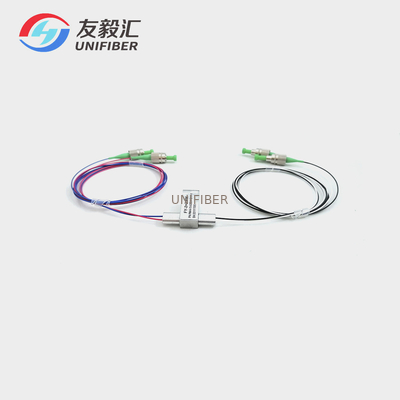

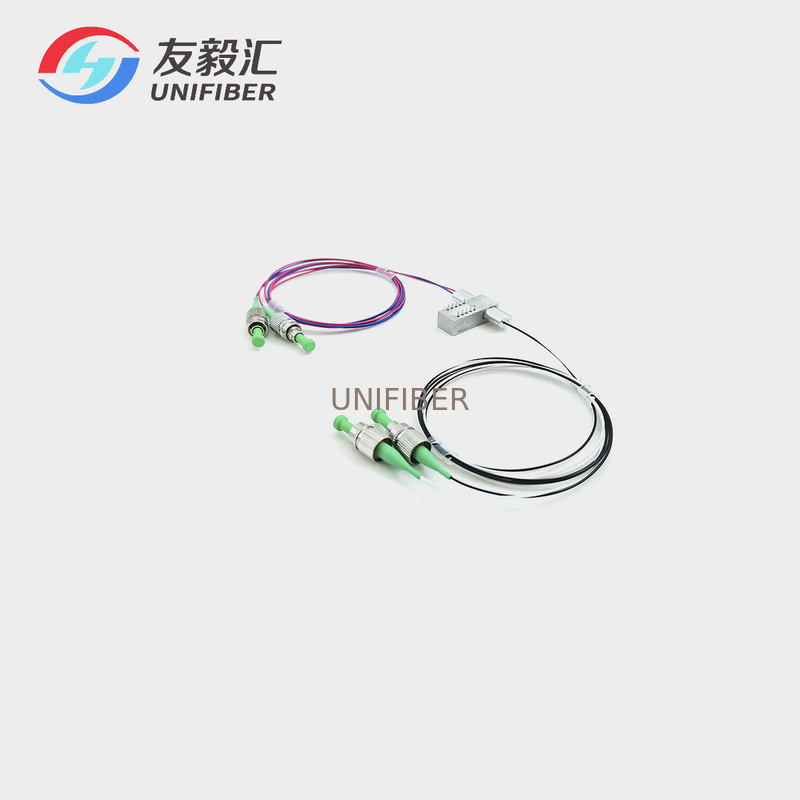

Imagem Grande : Interruptor óptico mecânico 1310nm 1550nm 2x2 PM com trava FC/APC para OADM

Detalhes do produto:

Lugar de origem:	China
Marca:	Unifiber or OEM
Certificação:	ROHS
Número do modelo:	Interruptor óptico 2x2 PM

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10
Preço:	Negociável
Detalhes da embalagem:	Caixa da bolha
Tempo de entrega:	3~5 dias
Termos de pagamento:	T/T
Habilidade da fonte:	500 PCS/DIA

Contato

Descrição de produto detalhada

produtos:	Interruptor óptico 2x2 PM	Configuração:	1x2 ou 2x2
Fibra:	fibra PM Panda	Conector:	FC/APC
Fonte de energia:	3V ou 5V	Modelo de Controle:	Travamento ou não travamento
Destacar:	Interruptor óptico mecânico OADM , Interruptor óptico mecânico 2x2 PM , Interruptor óptico FC APC PM

Descrição do Interruptor Óptico Mecânico de Manutenção de Polarização 2x2 (PM) FC/APC

Comutador óptico de manutenção de polarização (interruptores de fibra PM) é um componente passivo que possui duas ou mais portas que transmitem, redirecionam ou bloqueiam seletivamente sinais ópticos de uma determinada porta de entrada para uma determinada porta de saída em uma linha de transmissão de fibra óptica.Os interruptores de fibra de manutenção de polarização (PM) da Unifiber são fabricados a partir de fibras PM panda e conectores de alta qualidade compatíveis com os padrões da indústria.

Recursos

Baixo custo
Baixa perda de inserção
Alta estabilidade e confiabilidade
Livre de epóxi no caminho óptico

Inscrição

OADM
Monitoramento do sistema
Proteção de rede óptica
Equipamento

Especificação

Parâmetros	PM 2x2
Comprimento de onda operacional (nm)	1310±40	1550±40
Perda de inserção (dB)	IL (Grau P)
	< 1,2	< 1,2
Perda Dependente do Comprimento de Onda (WDL) (dB)	≤ 0,30	≤ 0,30
PDL (dB)	≤ 0,05	≤ 0,05
TDL(dB)	< 0,25	< 0,25
Diafonia(dB)	>55	>55
Repetibilidade (dB)	< ± 0,02
Taxa de extinção (dB)	> 18
Perda de Retorno (dB)	> 55
Tempo de comutação (ms)	<10 (Tip.4)
Resistência (pino 1-5 ou 6-10) (ohms)	178 ± 10%
Fonte de alimentação (V)	5
Potência de Transmissão (mW)	500
Tempo de vida (tempos)	>10 milhões
Temperatura operacional (°C)	0 ~ +70
Temperatura de armazenamento (°C)	-45 ~ +85
Tipo de Fibra	PM1310 / PM1550
Comprimento da fibra (m)	1,0 +/- 0,1
Dimensões (CxLxA) (mm)	28,3 × 12,0 × 8,5

Status do relé		Port1 - Port4/Port2 -Port3		Port1 - Port3/Port2 - Port4
Acionamento Elétrico	Sem travamento	Pin1	Pin10
	travamento	Pin1	Pin5	Pin6	Pin10
		V+	GND	GND	V+
Sensor de Satisfação	Trava/Não trava	Pino 2-3, Pino 8-9 aberto		Pin2-3, Pin8-9 Fechar
		Pin3-4, Pin7-8 Fechar		Pino 3-4, Pino 7-8 aberto
