Detalhes do produto:
Condições de Pagamento e Envio:
|
| produtos: | Refletor de fibra óptica OTDR FBG | Comprimento de onda: | 1550nm |
|---|---|---|---|
| Conector: | SC/APC masculino feminino | Cor: | Verde |
| Inscrição: | Monitoramento de Rede FTTx | Marca OEM: | Apoio, suporte |
| Destacar: | Refletor de fibra óptica de 1550nm,refletor de fibra óptica OTDR FBG,refletor de fibra óptica de redes |
||
Descrição do refletor de fibra óptica OTDR FBG 1550nm SC/APC
O refletor FBG é uma estrutura de conector do tipo SC/LC padrão, que contém um FBG especial na virola de cerâmica.
O refletor de grade Bragg de fibra é um refletor de banda específica de baixo custo montado no lado da unidade de rede óptica (ONU).Ele pode refletir pulsos de luz (1650 +/- 5 nm) do OTDR no lado do terminal de linha de fibra (OLT) quase 100%, enquanto as bandas de trabalho da rede óptica passiva (PON) são transmitidas normalmente.O OTDR pode determinar se a linha de fibra é normal detectando o sinal refletido pelo refletor de grade de fibra.Quando o sinal refletido é menor que o valor normal, a perda de linha é muito grande;quando o valor de reflexão é 0, a linha de fibra óptica é interrompida. Portanto, podemos manter a linha de fibra no tempo pelo monitoramento em tempo real da linha de fibra.
Aplicação de refletor óptico
rede PON
Teste de OTDR
Terminal Central
FTTX
Características do Refletor de Fibra Óptica
Baixa perda de inserção e refletividade no comprimento de onda do tráfego
Alta refletividade no comprimento de onda de teste
Fácil de instalar
Confiabilidade excepcional e estabilidade ambiental
Compatível com GPON, EPON, GEPON
Especificação
| Parâmetro | Unidade | Valor |
| Faixa de comprimento de onda da banda passante | nm | 1260~1360 e 1460~1520 e 1575~1670 |
| Reflete a faixa de comprimento de onda da banda | nm | 1545~1555 |
| IL(1260nm-1360nm) | dB | ≤1,5 |
| IL(1460nm-1520nm) | dB | ≤2 |
| IL(1545nm-1555nm) | dB | ≥20 |
| RL(1260nm-1360nm) | dB | ≥35 |
| RL(1460nm-1520nm) | dB | ≥30 |
| RL(1575nm-1670nm) | dB | ≥30 |
| RL(1545nm-1555nm) | dB | ≤1 |
| PDL | dB | ≤0,4 |
| Ondulação (BANDA DE REFLEXÃO) | dB | ≤0,6 |
| TDL | dB | ≤0,5 |
| Temperatura de Operação | ℃ | -20~+65 |
| Humidade relativa | %UR | 5~95 |
| Conector | Tipo de atenuador SC/APC ou LC/APC |

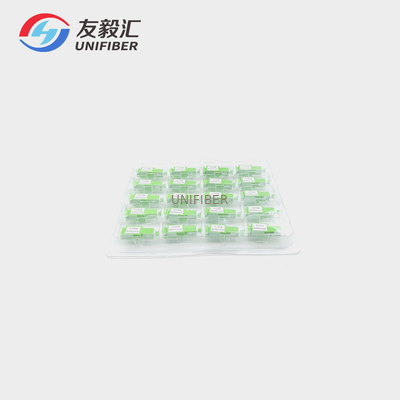

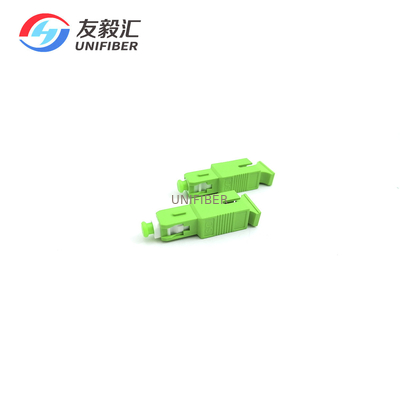

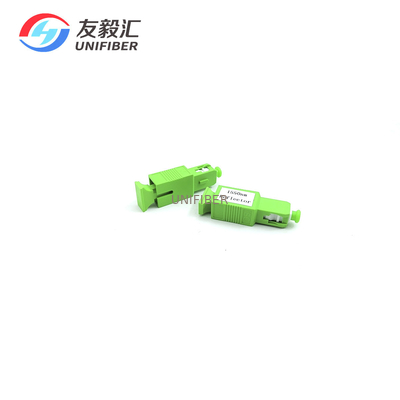

Imagem do refletor de grade bragg de fibra
