Produto: | Atenuadores ópticos variáveis PM MEMS (VOA) | Conduzindo a tensão: | 6.5V |
---|---|---|---|
Comprimento de onda: | 1310nm ou 1550nm | Tipo da fibra: | PM 1550 ou PM 1310 |
Tipo da atenuação: | Brilhante ou escuro | Manipulação do poder: | 500mw |
Escala da atenuação: | ≥30dB | Consumo de energia: | ≤ 2 MW |
Polarização mantendo 1310/1550nm MEMS Variable Optical Attenuators (VOA)
Aplicação
Mudança de canais
Controle da inclinação de ganho no EDFAS
Proteção do receptor
Controle e equalização de potência em sistema multicanal
Características
Baixo consumo de energia
Insensibilidade ao choque e vibração
Baixa perda de inserção e baixa PDL
Projeto de baixo WDL e compacto
Alta confiabilidade e estabilidade
Descrição do atenuador óptico variável PM MEMS de modo único de 1310 nm a 1550 nm
O MEMS VOA (Micro Electro-Mechanical Systems Variable Optical Attenuator) é um componente micro-óptico projetado para redes ópticas dinâmicamente configuráveis de próxima geração.Baseia-se no circuito fotónico integrado (PIC) e na tecnologia MEMS eletrostáticaA tecnologia MEMS do espelho refletor permite a criação de produtos com níveis elevados de atenuação e pode ser configurada como dispositivo brilhante ou escuro.Quando combinado com as capacidades avançadas de embalagem e fabricação, o que resulta numa nova categoria de componentes MEMS que são concebidos para ultrapassar as especificações em termos de desempenho, compacidade, fabricabilidade e fiabilidade.tensão de accionamento, tipo de fibra, comprimento da fibra e conectores podem ser personalizados.
Especificações
Parâmetro | Especificações | Unidade | Notas |
Faixa de comprimento de onda | 1550+/-30 | nm | |
Tipo de atenuação | Brilhante | - | |
Faixa de atenuação | ≥ 30 | dB | |
Perda de inserção | ≤ 0.7 | dB | |
Resolução de atenuação | Contínuo | - | |
Taxa de extinção | ≥ 20 | dB | |
Perda de retorno | ≥ 45 | dB | |
Tempo de resposta | ≤ 2 | ms | 10 a 90% de potência óptica |
Transmissão de energia óptica | ≤ 5 | W | |
Tensão de accionamento | 6.5 | V | Máximo 7,0 V |
Tipo de fibra | PM 1550 | ||
Consumo de energia | ≤ 2 | mW | |
Temperatura de operação | 0 ~ 70 | °C | |
Temperatura de armazenamento | -40 a 85 | °C |

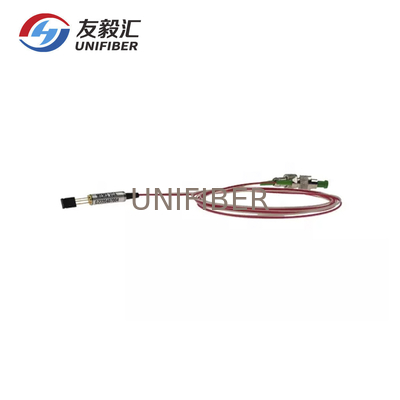

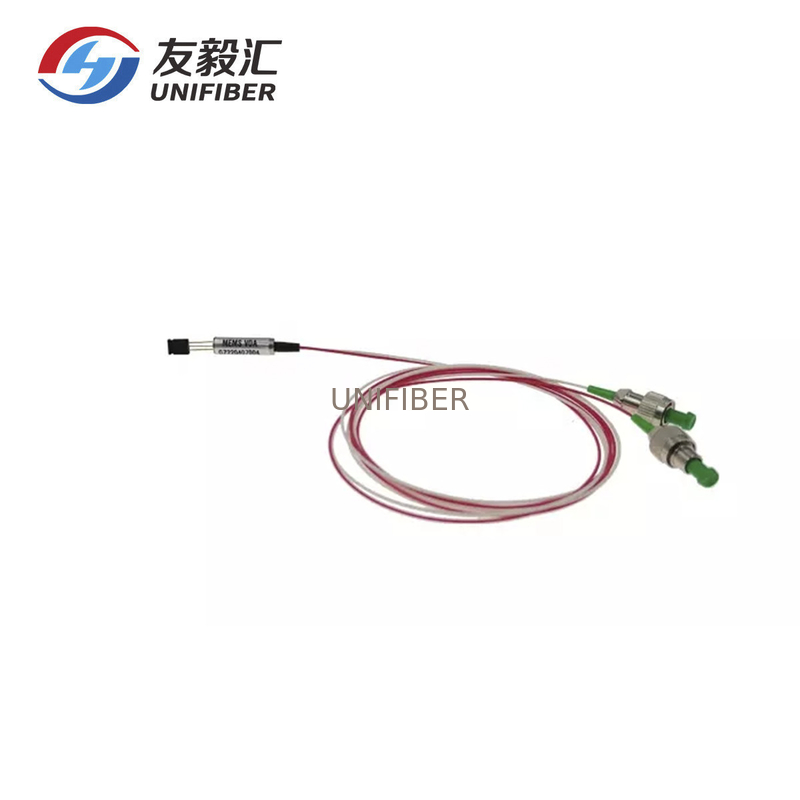

Imagem de1310/1550 nmPolarização mantendo MEMS Attenuadores ópticos variáveis (VOA)
