Detalhes do produto:
Condições de Pagamento e Envio:
|
| Comprimento de onda de funcionamento: | 1270nm-1610nm | CH: | 18ch |
|---|---|---|---|
| Pacote: | Caixa do ABS | Conector: | LC/UPC |
| Tipo da fibra: | tubo fraco de 0.9mm | Aplicação: | PON network/CATV |
| Realçar: | multiplexer da fibra ótica,Multiplexer da voz passiva de CWDM |
||

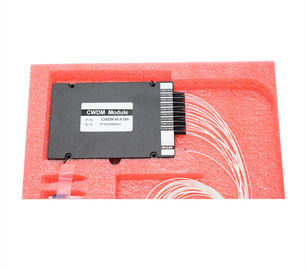

o módulo 1270~1610nm de 18ch CWDM Mux/Demux escolhe ou fibra dupla, caixa fraca do ABS do tubo de LC/UPC 0.9mm
O módulo de CWDM Mux/Demux sobre uma única ou fibra frente e verso do único modo é bastante comum estender sua largura de banda total. Oferece a estabilidade e a confiança altas, e tem o tamanho do pacote pequeno. Seu comprimento de onda de funcionamento é desde 1270 nanômetro a 1610nm (1261nm-1611nm) que oferecem totalmente 18 canais com afastamento de canal 20nm.
Características:
Boa uniformidade do canal-à-canal
Baixa perda de inserção
Isolamento alto
Baixo PDL
Confiança e estabilidade altas
Comprimento de onda de funcionamento largo: 1270nm-1610nm
Temperatura de funcionamento larga: -20 a +70℃
Design compacto
Aplicações:
Relações de CATV
Adicione/gota
Sistema de CWDM
Redes de PON
Parâmetros:
| Parâmetro | Canal 4 | Canal 8 | Canal 18 | ||||
| Mux | Demux | Mux | Demux | Mux | Demux | ||
| Comprimento de onda do canal (nanômetro) | 1270~1610 | ||||||
| Precisão Center do comprimento de onda (nanômetro) | ±0.5 | ||||||
| Afastamento de canal (nanômetro) | 20 | ||||||
| Passband de canal (largura de banda de @-0.5dB (nanômetro) | >13 | ||||||
| Perda de inserção (DB) | ≤1.2 | ≤1.5 | ≤3.0 | ||||
| Uniformidade do canal (DB) | ≤0.5 | ≤1.0 | ≤1.5 | ||||
| Ondinha do canal (DB) | 0,3 | ||||||
| Isolamento (DB) | Adjacente | N/A | >30 | N/A | >30 | N/A | >30 |
| Não-adjacente | N/A | >40 | N/A | >40 | N/A | >40 | |
| Sensibilidade de temperatura da perda do Inertion (dB/°C) | <0> | ||||||
| Deslocamento da temperatura do comprimento de onda (nm/°C) | <0> | ||||||
| Perda dependente da polarização (DB) | <0> | ||||||
| Dispersão do modo da polarização | <0> | ||||||
| Diretividade (dB) | >50 | ||||||
| Perda do retorno (DB) | >45 | ||||||
| Manipulação máxima do poder (mW) | 500 | ||||||
| Temperatura de Opterating (°C) | -5~+75 | ||||||
| Temperatura de armazenamento (°C) | -40~85 | ||||||
| Dimensão do pacote (milímetro) | L100 x W80 x H10 ou L140xW100xH15 | ||||||
Acima da especificação seja para o dispositivo sem conector.
Informação pedindo
| Configuração | Número de canais | primeiro canal | Tipo da fibra | Comprimento da fibra | Conector de In/Out |
|
M=Mux D=Demux O=OADM |
Canal 04=4
Canal 08=8 Canal 16=16 Canal 18=18 ...... |
27=1270nm ...... |
fibra 1=Bare 2=900um Tubo fraco cabo de 3=2mm cabo de 4=3mm |
1=1m 2=2m S=Specify |
0=None ...... |
