Detalhes do produto:
Condições de Pagamento e Envio:
|
| FAIXA DA TRANSMISSÃO: | 1260 ~ 1625 nanômetro | FAIXA DA REFLEXÃO: | 1644,5 ~ 1655,5 nanômetro |
|---|---|---|---|
| Tipo do conector: | SC LC | Poder ótico: | 27dBm |
| Perda de inserção （1260nm-1360nm）: | DB 1,2 | Perda de retorno (1260nm-1360nm): | DB 35 |
| Destacar: | Refletor da fibra ótica de FBG,Refletor da fibra ótica do SC LC,refletor da raspagem de 1625nm Bragg |
||

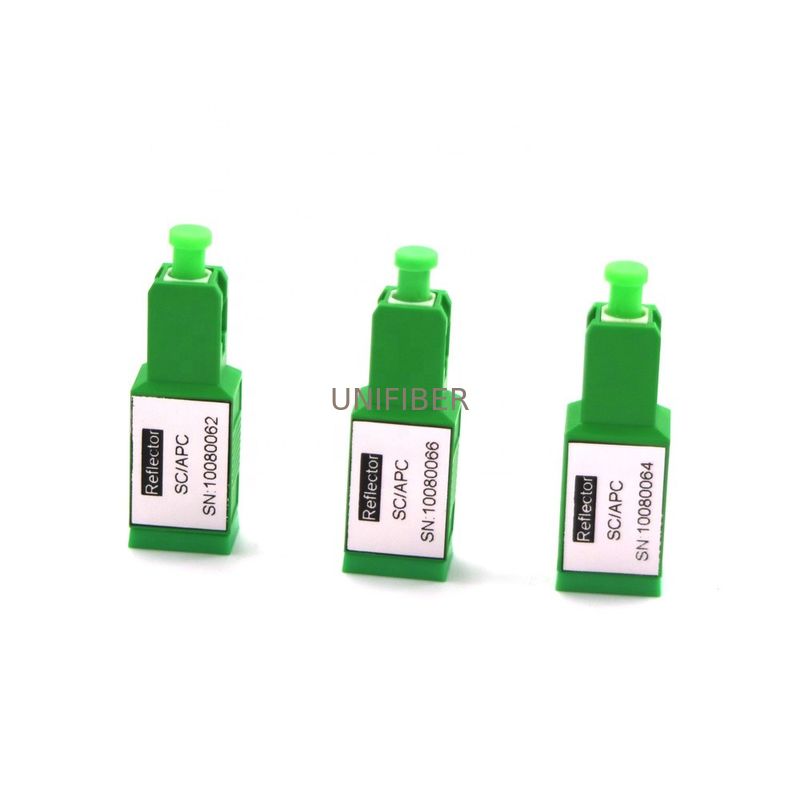

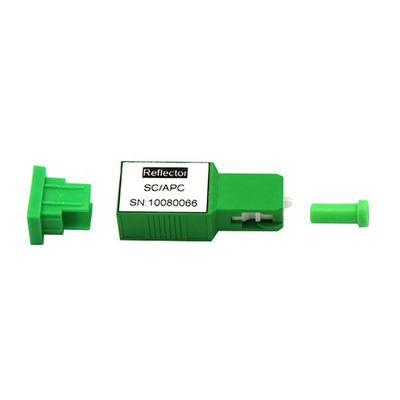

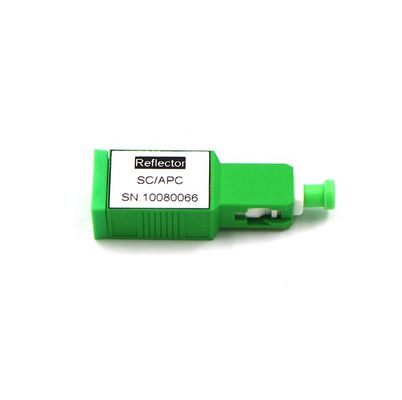

Refletor ótico 1260-1625nm da raspagem do SC FBG (fibra Bragg que raspa)
O refletor da fibra, igualmente conhecido como o filtro da raspagem de Bragg da fibra, é instalado geralmente na parte frontal de ONU da rede ótica. Combinado com o equipamento de OTDR, pode realizar a monitoração ponto a ponto (PTP) ou point-to-multipoint da rede (PTMP) da relação ótica, que pode refletir a anomalia da rede rapidamente e exatamente; O refletor da fibra da trança do SC (FBG) tem as vantagens da baixa perda de inserção, da refletividade alta, da instalação conveniente, etc., e é um dispositivo ótico ideal para a monitoração da relação de rede; É amplamente utilizado na rede de PON, nos testes de OTDR, nos testes da sala de computador central, no FTTX e nos outros campos.
CARACTERÍSTICAS
raspar encaixada na fibra, livra da poluição ambiental;
confiança alta, expectativa da longa vida
A reflectância é alta para as faixas que precisam de ser obstruídas (acima de 99,5%), perto da reflexão total
O comprimento de onda da faixa da reflexão é controlado exatamente (1643.5nm ~ 1656.5nm)
Na borda passa-banda da transição a zona é muito estreita (menos do que 2nm), esta área é todo-passagem;
Usando a estrutura comum padrão do adaptador, conexão fácil;
Especificação:
| Artigo | Unidade | Refletor do SC FBG, tipo da trança | ||
| Faixa de funcionamento | Faixa da transmissão | nanômetro | 1260~1625 | 1260~1600 |
| Faixa da reflexão | nanômetro | 1645~1655 | 1625~1650 | |
| Faixa da transmissão | IL | DB | ≤1.4 @1260~1360nm | ≤1.4 @1260~1360nm |
| ≤1.4 @1460~1600nm | ≤1.4 @1460~1580nm | |||
| ≤2.0 @1600~1625nm | ≤2.0 @1580~1600nm | |||
| >21 @1645~1655nm | >21 @1620~1630nm | |||
| ORL | DB | >35 @1260~1360nm | >35 @1260~1360nm | |
| >35 @1460~1600nm | >35 @1460~1580nm | |||
| >25 @1600~1625nm | >25 @1580~1600nm | |||
| Faixa da reflexão | IL | DB | ≤1.0 @1645~1655nm | ≤1.0 @1620~1630nm |
| PDL | DB | ≤0.4 | ||
| Ondinha | DB | ≤0.6 | ||
| TDL | DB | ≤0.5 | ||
| Poder ótico máximo | dBm | ≤27 | ||
| Tipo da virola | / | PC ou APC | ||
| Tipo da fibra | / | Tubo G657A1 e 900um fraco | ||
| Sentido de transmissão | / | Unidirecional | ||
| Temperatura de funcionamento | ℃ | -20~+70 | ||
| Umidade de funcionamento | %RH | 5~95 | ||
| Temperatura de armazenamento | ℃ | -40~+85 | ||
