40CH AWG atérmico 100Ghz DWDM Mux Demux Flat top C21~C60 LC/UPC 1U

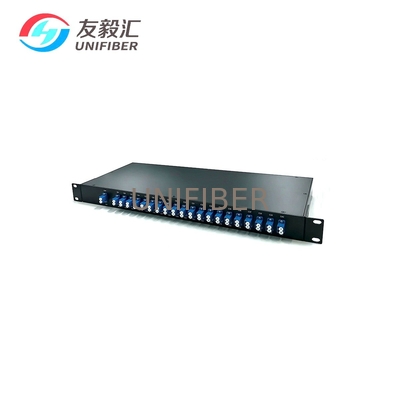

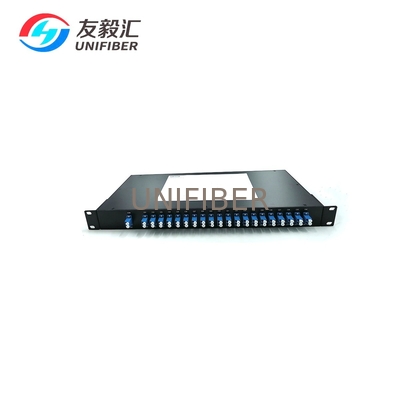

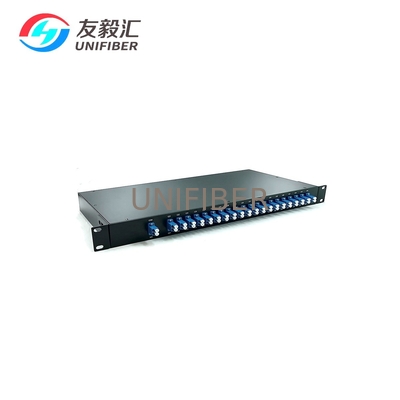

Imagem Grande : 40CH AWG atérmico 100Ghz DWDM Mux Demux Flat top C21~C60 LC/UPC 1U

Detalhes do produto:

Lugar de origem:	China
Marca:	Unifiber or OEM
Certificação:	ROHS
Número do modelo:	40CH AWG atérmico 100Ghz DWDM Mux Demux

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10
Preço:	Negociável
Detalhes da embalagem:	Caixa da bolha
Tempo de entrega:	5 a 8 dias
Termos de pagamento:	L/C, T/T
Habilidade da fonte:	100 pcs/dia

Contato

Descrição de produto detalhada

Produto:	100Ghz AAWG DWDM Mux Demux	Número de canais:	40 canais
Configuração:	Mux+Demux	1o canal:	C21 C22 C23...C59 C60 C61
Tipo de fibra:	0.9 mm	Conector:	LC UPC

40/48CH 100G AWG atérmico DWDM Mux/Demux Module em 1U RackmountÉ um dispositivo DWDM mux/demux de alto desempenho que opera em espaçamento de canais de 100 GHz sem necessidade de estabilização de temperatura.Os chips de sílica-sílico processados planares compreendem canais de ondas em matriz para separar ou combinar vários comprimentos de ondaOs AWG atérmicos permitem a multiplexação e a demultiplexação de sinais DWDM numa ampla gama de temperaturas de funcionamento, sem a necessidade de unidade de aquecimento e de eletrónica de monitorização.Estes AWG oferecem baixa perda de inserção, excelente isolamento do canal, facilidade de manuseio da fibra e fiabilidade a longo prazo num pacote compacto.

Características

Funcionalidade MUX/DEMUX
Pacote compacto
Número multicanal
Telcordia GR-1209/1221 conforme
Design atérmico, não é necessária energia elétrica
Baixa perda de inserção, Baixa PDL, Alto isolamento do canal

Aplicação

Transmissão DWDM
Redes da área metropolitana
Redes de longa distância
Redes PON
Blocos de construção para o ROADM
Blocos de construção para VMUX

Especificações

Parâmetro	Especificações			Unidades	Notas
Parâmetro	Min.	Tipo	Max.	Unidades	Notas
Espaçamento entre canais	100			GHz
Números do canal	40/48			Canais
Frequências de canal	Grelha da UIT			THz
Faixa de frequências de canal disponível	191.70		196.40	THz
Banda de passagem do canal	- Doze.5		+12.5	GHz
Banda de passagem do canal	-Não.10		+0.10	nm
Precisão do comprimento de onda do centro	-Não.05		+0.05	nm
Perda de inserção			5.5	dB	@Centro de comprimento de onda
Perda de inserção			6.0	dB	Largura de banda total
Passband Ripple		1.0	1.5	nm	Largura de banda total
Largura de banda @1.0dB	0.32			nm
Largura de banda @3.0dB	0.58			nm
Largura de banda @20 dB			1.20	nm
Uniformidade da perda de inserção na UIT			1.50	dB
Perda dependente da polarização			0.5	dB
Isolamento do canal adjacente	27	30		dB
Isolamento de canais não adjacentes	30	35		dB
Total de conversas cruzadas	24	24		dB
Directividade	45			dB
Perda de retorno com conectores	40	45		dB
Dispersão cromática	- 20		+20	ps/nm
PMD			0.5	ps
Gestão da potência óptica do porto comum			24	dBm

Canal	UIT	Frequência	Comprimento de onda	Canal	UIT	Frequência	Comprimento de onda
- Não, não.	Canal	THz	nm	- Não, não.	Canal	THz	nm
1	60	196	1529.553	25	36	193.6	1547.715
2	59	195.9	1530.334	26	35	193.5	1548.515
3	58	195.8	1531.116	27	34	193.4	1549.315
4	57	195.7	1531.898	28	33	193.3	1550.116
5	56	195.6	1532.681	29	32	193.2	1550.918
6	55	195.5	1533.465	30	31	193.1	1551.721
7	54	195.4	1534.25	31	30	193	1552.524
8	53	195.3	1535.036	32	29	192.9	1553.329
9	52	195.2	1535.822	33	28	192.8	1554.134
10	51	195.1	1536.609	34	27	192.7	1554.94
11	50	195	1537.397	35	26	192.6	1555.747
12	49	194.9	1538.186	36	25	192.5	1556.555
13	48	194.8	1538.976	37	24	192.4	1557.363
14	47	194.7	1539.766	38	23	192.3	1558.173
15	46	194.6	1540.557	39	22	192.2	1558.983
16	45	194.5	1541.349	40	21	192.1	1559.794
17	44	194.4	1542.142	41	20	192	1560.606
18	43	194.3	1542.936	42	19	191.9	1561.419
19	42	194.2	1543.73	43	18	191.8	1562.233
20	41	194.1	1544.526	44	17	191.7	1563.047
21	40	194	1545.322	45	16	191.6
22	39	193.9	1545.322	46	15	191.5
23	38	193.8	1546.119	47	14	191.4
24	37	193.7	1546.917	48	13	191.3

AWGM	- Não.	×	×	×	- Não.	- Não.	×	×
	Pacote	Modulo	Espaço do canal	Perfil da banda de passagem	Canal	Começa.	Com	Passe
	Pacote	Tipo	Espaço do canal	Perfil da banda de passagem	Número	Canal	Com	Passe
A=Atermal	1U=1U	M=Mux	1=100 GHz	F=Flat-top	32 = 32	C17=C17	0=Nenhum	0=Nenhum
A=Matriz	2U=2U	D=Demux	2=50 GHz	G=Gauss	40=40	C21=C21	1=FC/UPC	1=FC/UPC
W = comprimento de onda	ST = Caixa	1=Mux e Demux			48 = 48		2=FC/APC	2=FC/APC
G = Grelha							3=SC/UPC	3=SC/UPC
M=Módulo							4=SC/APC	4=SC/APC
							5=LC/UPC	5=LC/UPC
							6=LC/APC	6=LC/APC
