Detalhes do produto:
Condições de Pagamento e Envio:
|

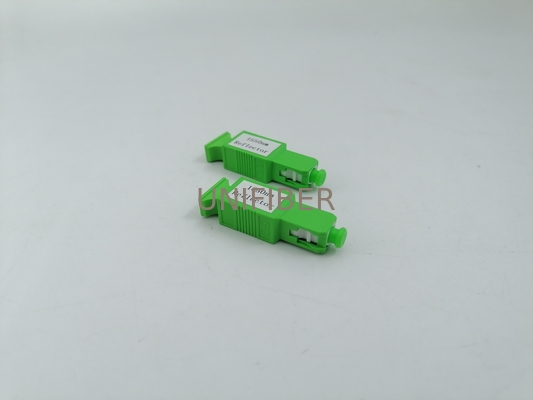

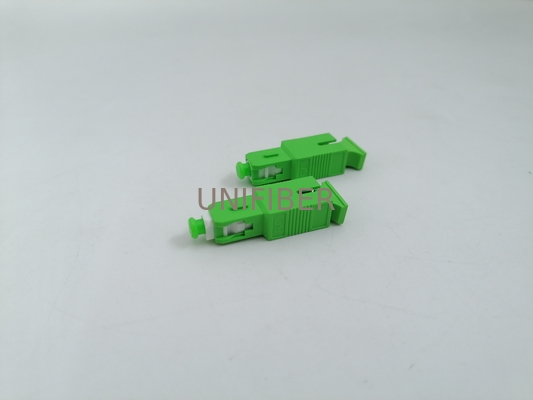

| Product: | 1650nm OTDR FBG Fiber Optic Reflector | Operation Wavelength: | 1650nm |
|---|---|---|---|
| Material: | Plastic / Metal | Connector: | SC/APC male/female |
| Insertion loss(1260nm-1360nm): | 1.2 dB | Return loss(1260nm-1360nm): | 35 dB |
O reflector OTDR está localizado em todo o lado da unidade de rede óptica (ONU) de uma rede óptica passiva (PON), que irá refletir o sinal de ensaio do OTDR no lado do terminal de linha óptica (OLT),enquanto o sinal de trânsito do sistema PON passará através do refletor com muito pouca perdaO reflector OTDR é usado para ajudar a aumentar a sensibilidade do OTDR para verificar a continuidade óptica de um assinante e solucionar problemas.
Características
Baixa perda de inserção e reflectância no comprimento de onda do tráfego
Alta reflectância no comprimento de onda de ensaio
Fácil de instalar
Excepcional fiabilidade e estabilidade ambiental
Compatível com GPON, EPON, GEPON
Aplicação
Rede FTTX
Solução de problemas do FTTX
Especificações
| Parâmetro | Especificações | ||
| Comprimento de onda | Banda de passagem | 1260 ~ 1360 & 1460 ~ 1600 & 1600 ~ 1625 | |
| Banda de reflexão | 1644.5~1655.5 | ||
| Perda de inserção (dB) | Banda de passagem @1260-1360 | ≤ 1.4 | |
| Banda de passagem @1460-1600 | ≤ 1.4 | ||
| Banda de passagem @1600-1625 | ≤ 3.4 | ||
| Reflect Band @1644.5~1655.5 | ≥ 21 | ||
| Perda de retorno (dB) | Reflect Band @ 1260-1360 | ≥ 35 | |
| Reflect Band @ 1460-1600 | ≥ 30 | ||
| Banda de reflexão @1600~1625 | ≥ 20 | ||
| Reflect Band @1644.5~1655.5 | ≤ 1.0 | ||
| Perda dependente da polarização (dB) | ≤ 0.3 | ||
| TDL (dB) | ≤ 0.5 | ||
| Ripple (dB) | ≤ 0.5 | ||
| Transmissão de potência óptica máxima (dBm) | 27 | ||
| Tempos de ligação | 500 | ||
| Conectores de entrada/saída | *SC/APC | ||
*Nota: os tipos SC/UPC, LC/UPC e LC/APC estão todos disponíveis mediante pedido.
